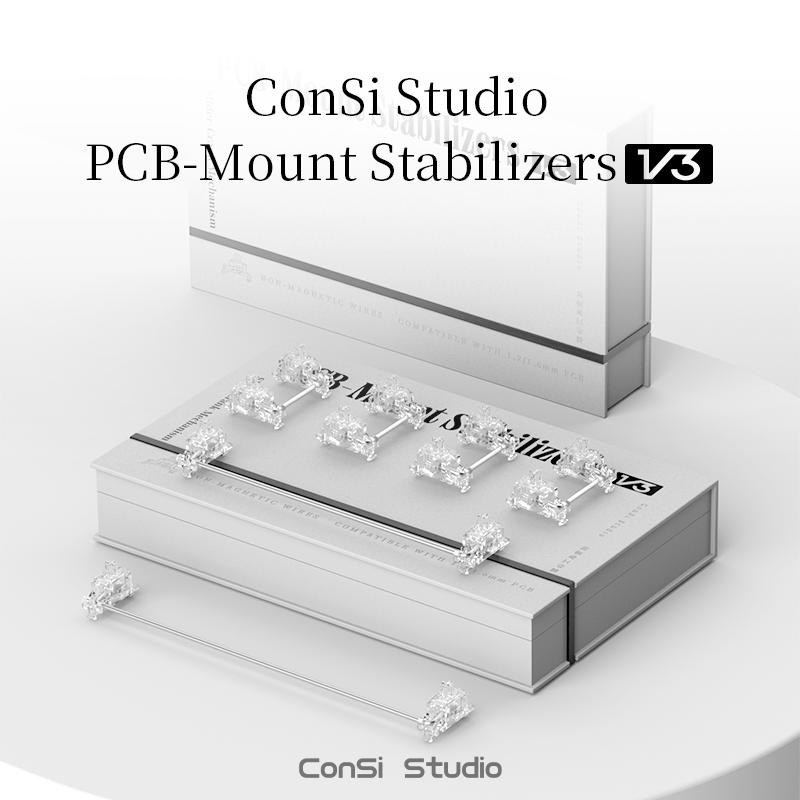

[ Instock ] Consi Studio PCBMount Stabilizers V3

Đặc điểm cấu trúc: Cơ chế Con trượt - Tay quay / Trục xoay (Pivot Shaft)

Sản phẩm này mang đến một thiết kế cấu trúc stabilizer (thanh cân bằng) phím cơ được cải tiến hoàn toàn mới. Khác với các loại PCB stabilizer truyền thống có phần wire di chuyển theo chiều dọc khi gõ, thiết kế này tích hợp wire vào một cơ chế dựa trên trục xoay (pivot). Chuyển động được thực hiện thông qua sự kết hợp giữa chuyển động xoay của trục và chuyển động trượt của wire.

Cấu trúc này ngăn wire di chuyển lỏng lẻo bên trong stem do khoảng hở cơ khí, từ đó giảm thiểu tiếng ồn, độ rung lắc (wobble) và tiếng lạch cạch (rattling) không mong muốn.

Ở thiết kế stabilizer truyền thống, dây thép liên tục thay đổi vị trí và khoảng hở thực tế so với lỗ trên stem khi di chuyển. Kết quả là kích thước của lỗ stem không thể làm vừa khít tuyệt đối với đường kính của wire.

Hạn chế cấu trúc cố hữu này khiến stabilizer truyền thống không thể loại bỏ triệt để độ rơ của wire ngay từ gốc. Đây cũng là lý do người chơi phím cơ thường phải dựa vào các thủ thuật lube (bôi trơn) hay padding (chêm đệm) để giảm tiếng lạch cạch và tạp âm.

Trong sử dụng hàng ngày, hầu hết tiếng ồn phát ra từ các phím dài (Stabilized Keys) đều do độ rơ của wire. Để giải quyết triệt để vấn đề này từ gốc, đội ngũ của chúng tôi đã phát triển một cấu trúc hoàn toàn mới và tiên tiến hơn, dựa trên nền tảng stabilizer plate-mount thích ứng và stabilizer PCB-mount V2.

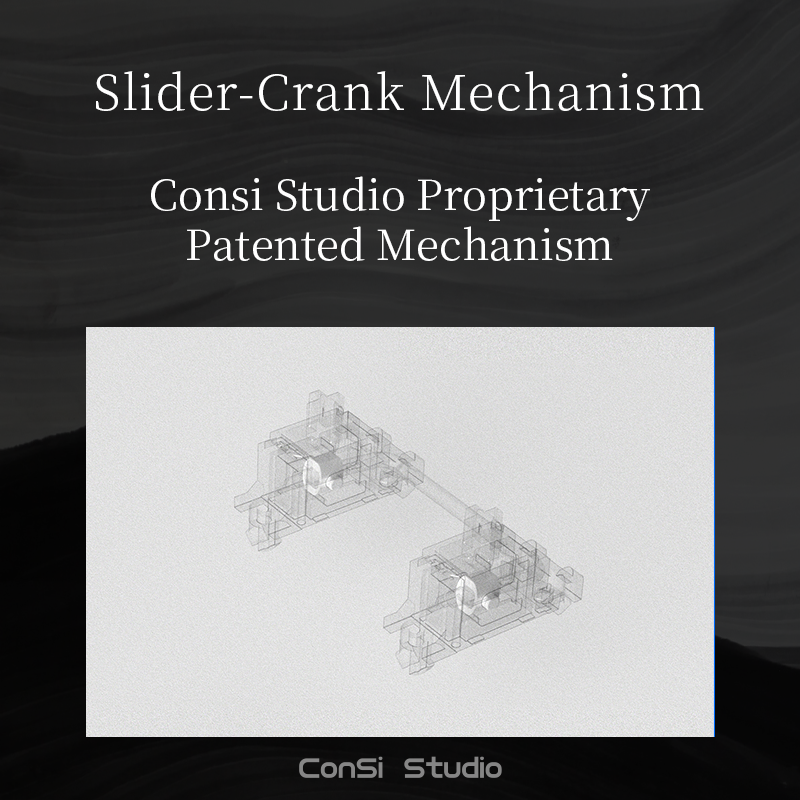

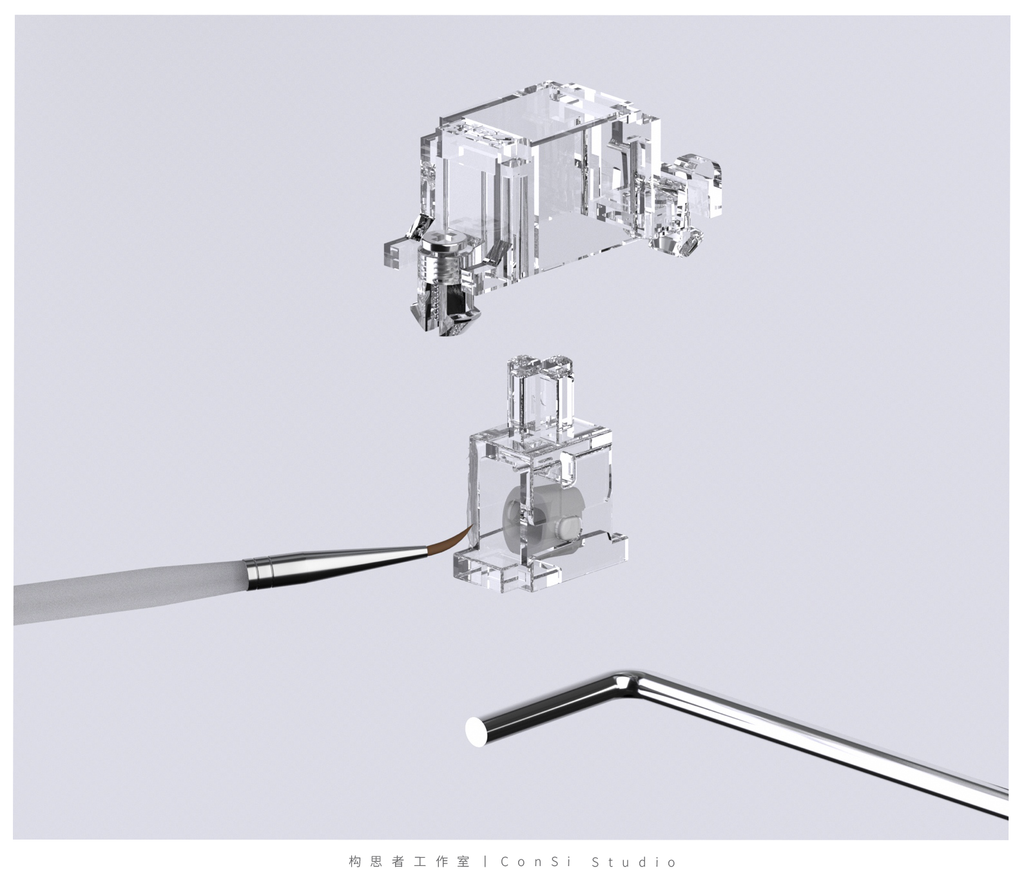

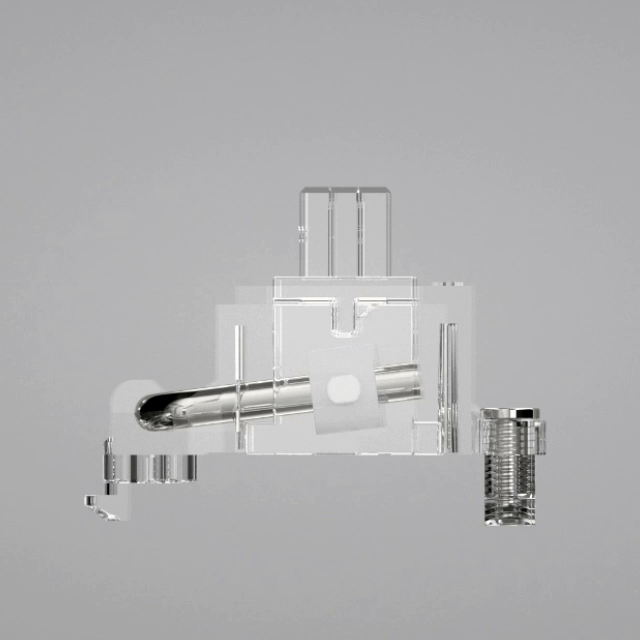

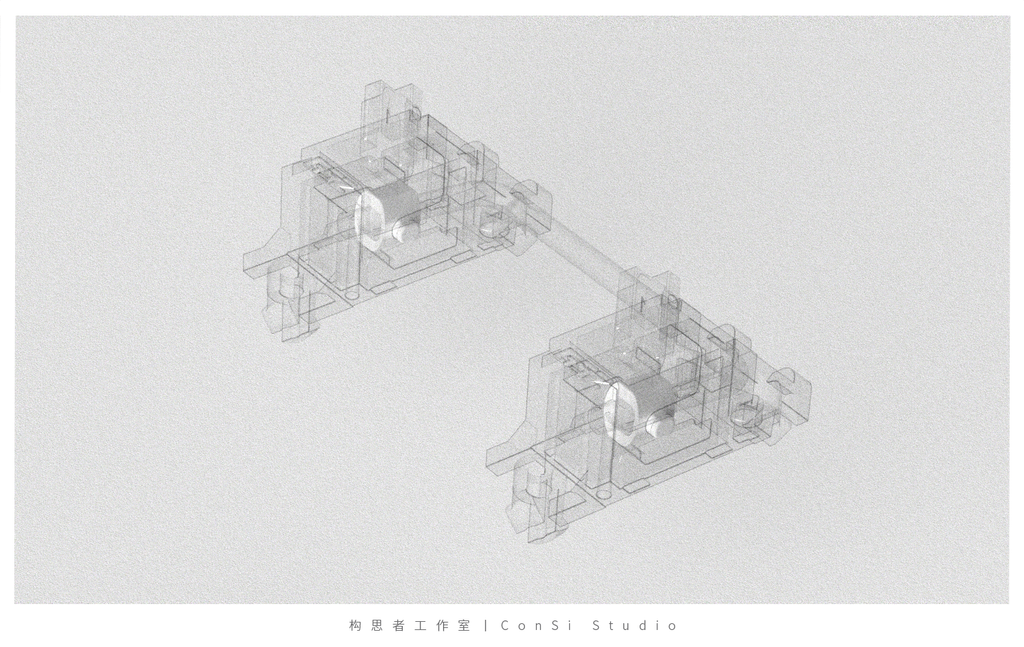

Toàn bộ cơ chế được xây dựng quanh một con trượt xoay trung tâm. Như mô tả trong bản minh họa, wire chỉ trượt tương đối so với con trượt trung tâm trong quá trình hoạt động chứ không va đập trực tiếp vào nó. Trong khi đó, con trượt xoay quanh lỗ trục cố định trên stem. Cơ chế này có thể coi là một biến thể của cơ chế con trượt - tay quay (slider-crank) kinh điển.

Ưu điểm lớn nhất của cấu trúc này là ngăn chặn hoàn toàn sự va đập trực tiếp giữa các linh kiện nhựa và wire, qua đó triệt tiêu nguyên nhân cấu trúc gây ra độ rơ và tiếng ồn.

Ngoài ra, mọi linh kiện bên trong cơ chế đều được làm từ vật liệu cứng. Không giống như các thiết kế stabilizer sử dụng vật liệu đàn hồi bên trong housing, cấu trúc này không gây ra cảm giác gõ bị mềm hay lún (mushy). Thay vào đó, nó mang lại cảm giác gõ mượt mà và đồng nhất vượt trội.

Demo:

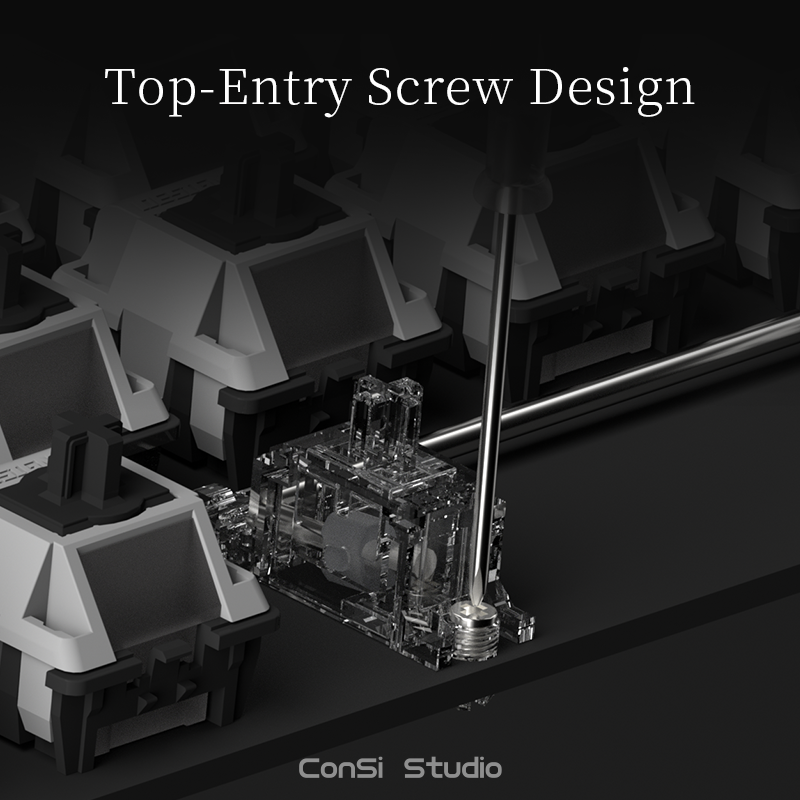

Lỗ bắt vít từ mặt trên dạng Clip-in (Top-Entry Screw Hole):

Các loại PCB-mounted stabilizer truyền thống thường dùng 1 trong 2 phương pháp lắp đặt:

1. Dạng ngàm bấm (Cherry-style clip-in):

   Phương pháp này tuân theo thiết kế gốc của Cherry. Tuy nhiên, khi tháo keycap, housing của stabilizer có thể bị kéo rời khỏi PCB. Bối nối ngàm bấm giữa housing và PCB cũng có thể bị lỏng lẻo.

2. Dạng bắt vít (Screw-in):

   Với phương pháp này, ốc vít được xỏ và siết chặt từ mặt dưới của PCB. Mặc dù chắc chắn hơn dạng ngàm bấm, quá trình lắp đặt lại phức tạp hơn do phải lật ngược PCB nhiều lần.

Lắp vít không đúng cách hoặc siết quá chặt cũng có thể làm hỏng đường mạch PCB hoặc gây sự cố điện. Ngoài ra, stabilizer bắt vít truyền thống thường hạn chế tương thích với vỏ phím dùng kiểu gắn O-ring mount, do phần phần cứng lắp đặt xung quanh phím Spacebar có thể bị vướng vào gioăng O-ring.

Consi Studio PCB Stabilizer V3

Consi Studio PCB Stabilizer V3 sở hữu ngàm giữ vặn vít nở từ mặt trên (top-access screw-expansion retention clip), được thiết kế để khắc phục nhược điểm của cả hai phương pháp truyền thống.

Chân đế dạng clip-in giúp việc lắp đặt ban đầu đơn giản, trong khi một con ốc hỗ trợ sẽ được siết từ mặt trên để ngăn ngàm giữ bị bung ra. Nhờ kích thước được gia công chính xác, khi siết ốc, ngàm giữ sẽ nở ra giúp housing khóa chặt hoàn toàn vào PCB mà không bị rơ hay rung lắc.

Không có linh kiện kim loại nào tiếp xúc trực tiếp với PCB trong quá trình lắp đặt, giảm thiểu nguy cơ làm trầy xước đường mạch hoặc gây chập điện.

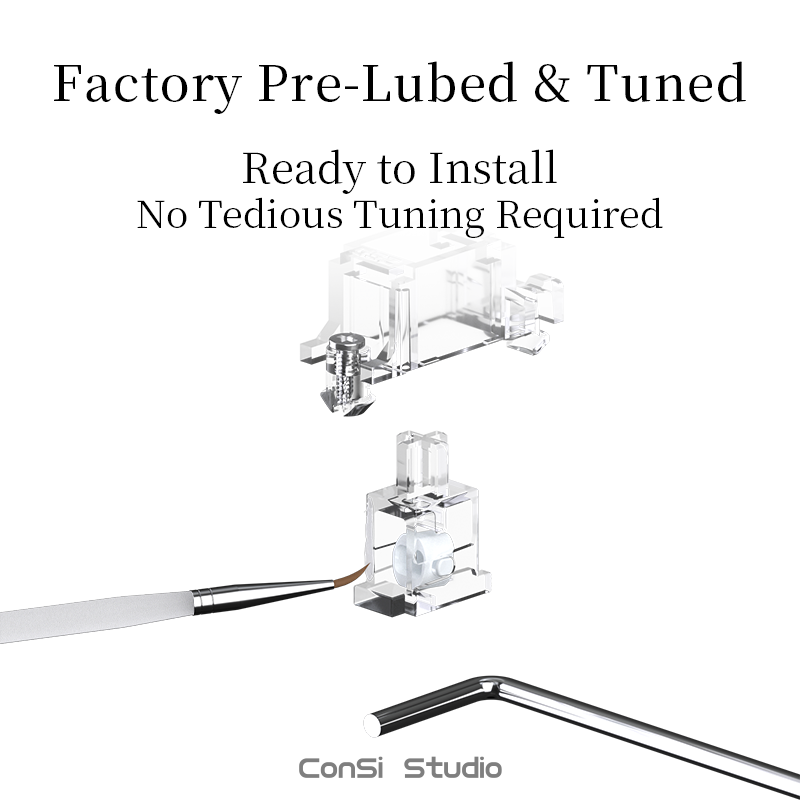

Được Lube sẵn từ nhà máy (Factory Pre-lubed), dùng được ngay

Khác với stabilizer thông thường, thiết kế này yêu cầu bôi trơn chính xác tại các điểm tiếp xúc cụ thể, vì lượng mỡ và vị trí lube ảnh hưởng rất lớn đến cảm giác gõ cũng như hiệu năng tổng thể.

Để mang lại trải nghiệm xuất xưởng tốt nhất, mỗi bộ stabilizer đều được tinh chỉnh và lube cẩn thận trước khi xuất xưởng. Bạn chỉ cần lắp vào phím ngay khi nhận hàng — không cần tinh chỉnh hay bôi trơn thêm.

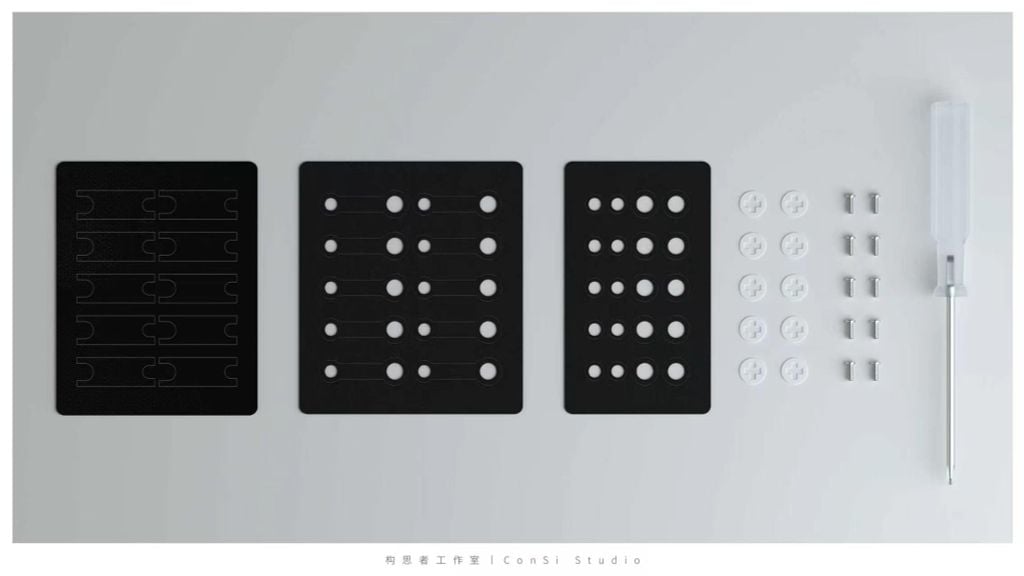

Phụ kiện đi kèm:

Bộ phụ kiện đầy đủ hỗ trợ nhiều độ dày PCB và nhiều layout bàn phím khác nhau:

❶ Miếng dán Teflon (PTFE Stabilizer Pads): Tăng độ ổn định khi lắp đặt.

❷ Miếng đệm PCB 1.2mm (PCB Shims): Dành cho PCB dày 1.2mm sử dụng layout phím dài không tách rời (non-split).

❸ Miếng đệm PCB 1.2mm cho Layout tách rời (Split Layouts): Dành cho PCB 1.2mm có vị trí phím dài dạng tách rời (split).

❹ Miếng đệm Stem (Stabilizer Stem Spacers): Dành cho các phím dài sử dụng switch có tổng hành trình từ 3.6mm trở xuống.

❺ Ốc vít ×10

❻ Tua vít lắp đặt ×1

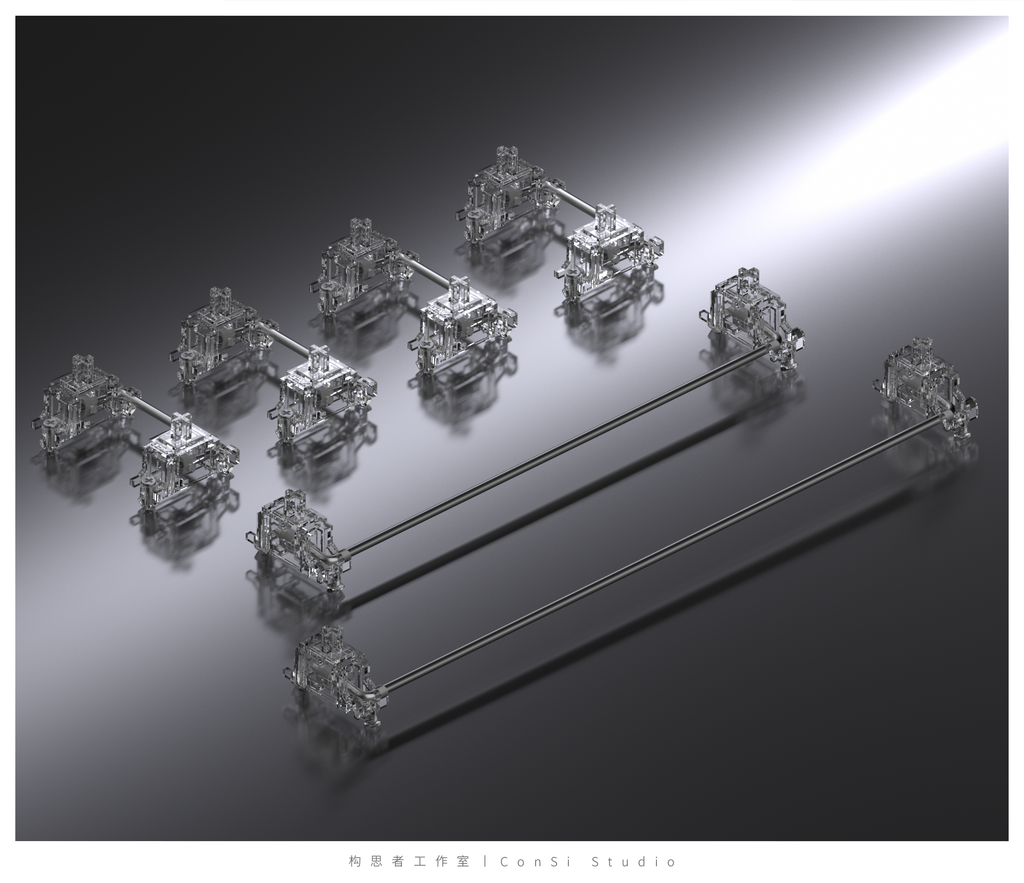

Cấu hình bộ sản phẩm:

Set 1 + 1 + 4

Bao gồm bốn stabilizer 2U, một stabilizer 6.25U và một stabilizer 7U.

Cả hai bản 6.25U và 7U đều được cung cấp dưới dạng nguyên bộ hoàn chỉnh đã được lắp ráp và lube sẵn. Tùy chọn 7U không bán lẻ dưới dạng thanh wire rời.
